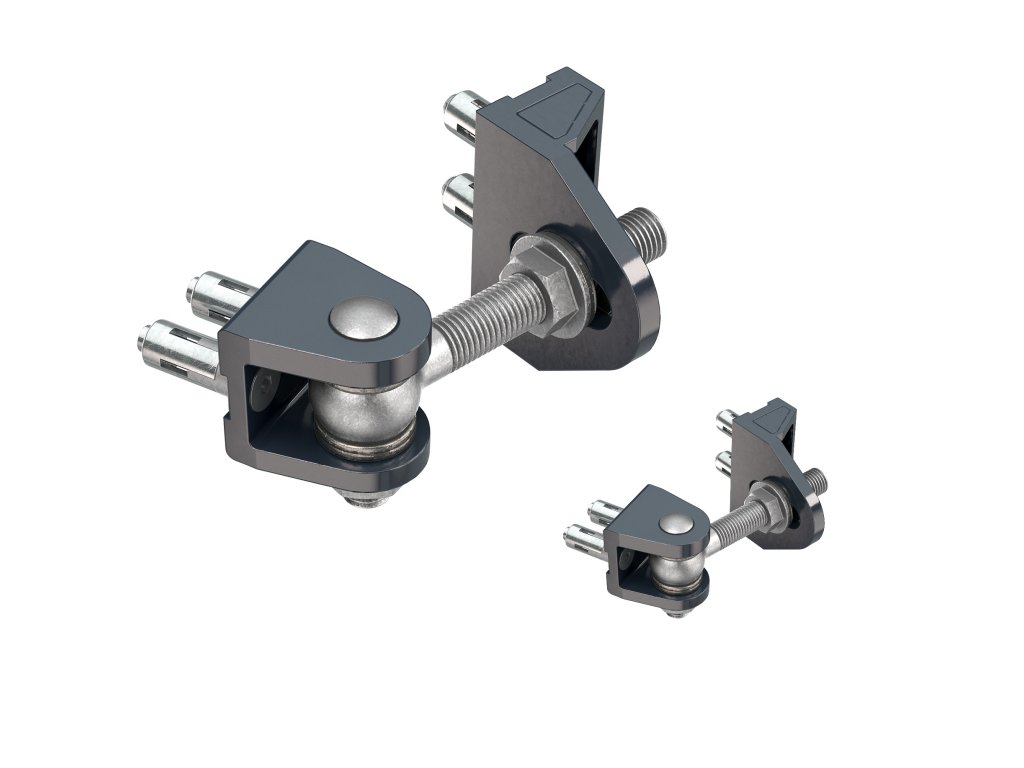

LOCINOX® BOLTON4D záves M12, otvárateľný 180°, nastaviteľný 3D, čiastočne pozinkovaný, montáž skrutkou Quick-fix

Kód: BOLTONHD4D-12QFALUM
€39,52 €32,93 bez DPH
Skladom na hlavnom sklade
Môžeme doručiť do:
29.4.2024
Možnosti doručenia

Detailné informácie

Podrobný popis

Záves otvárateľný 180°, nastaviteľný v troch smeroch. Pomocou regulácie závesu docielite súbežnosť krídiel (napríklad vyosenie stĺpika vplyvom mrazu). Záves umožňuje nastavenie 51 mm na šírku (X), 14 mm na výšku (Y), 25 mm na hĺbku (Z).

Odporúčané príslušenstvo: Bezpečnostné lanko LOCINOX® B-SAFE, LOCINOX® U-SAFE  zabraňuje pádu brány v prípade zlyhania pántu (vyvinuté v súlade s predpisom EN 12604).

Technické informácie:


180° otvárateľný
Typ závitu – M12
Univerzálny pre pravé / ľavé krídlo

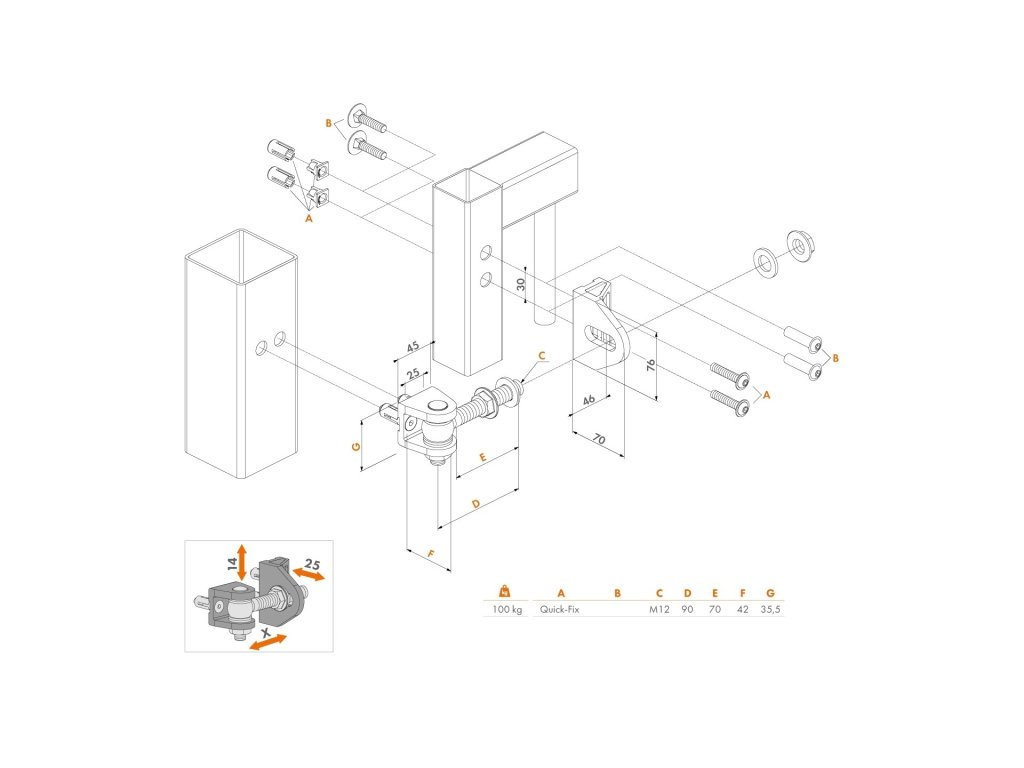

Nastaviteľný: na šírku 51 mm (X), na výšku 14 mm (Y), na hĺbku 25 mm (Z)
Zvýšená ochrana (ANTIVANDAL prevedenie). Pri zatvorenej bráne nie je možné manipulovať so závesnou skrutkou a s okom.
Rýchla montáž skrutkami LOCINOX® QUICK-FIX z nehrdzavejúcej ocele (súčasť balenia)
Čap a závitová časť je žiarovo zinkovaná, držiaky sú z eloxovaného hliníka
Max šírka brány: 2000 mm
Nosnosť 100 kg / pár (50kg / kus)


Obsah balenia:

2 KS       LOCINOX® BOLTONHD4D-12QFALUM
8 KS       upevňovacie skrutky LOCINOX® QUICK-FIX

Dodatočné parametre

Kategória: Nastaviteľné závesy
Hmotnosť: 1.14 kg
Výrobca: LOCINOX®
Nosnosť: 100
Závit: M12
Použitie: s montážní plotnou, s montážnou platňou
Regulácia závesu: 3D
